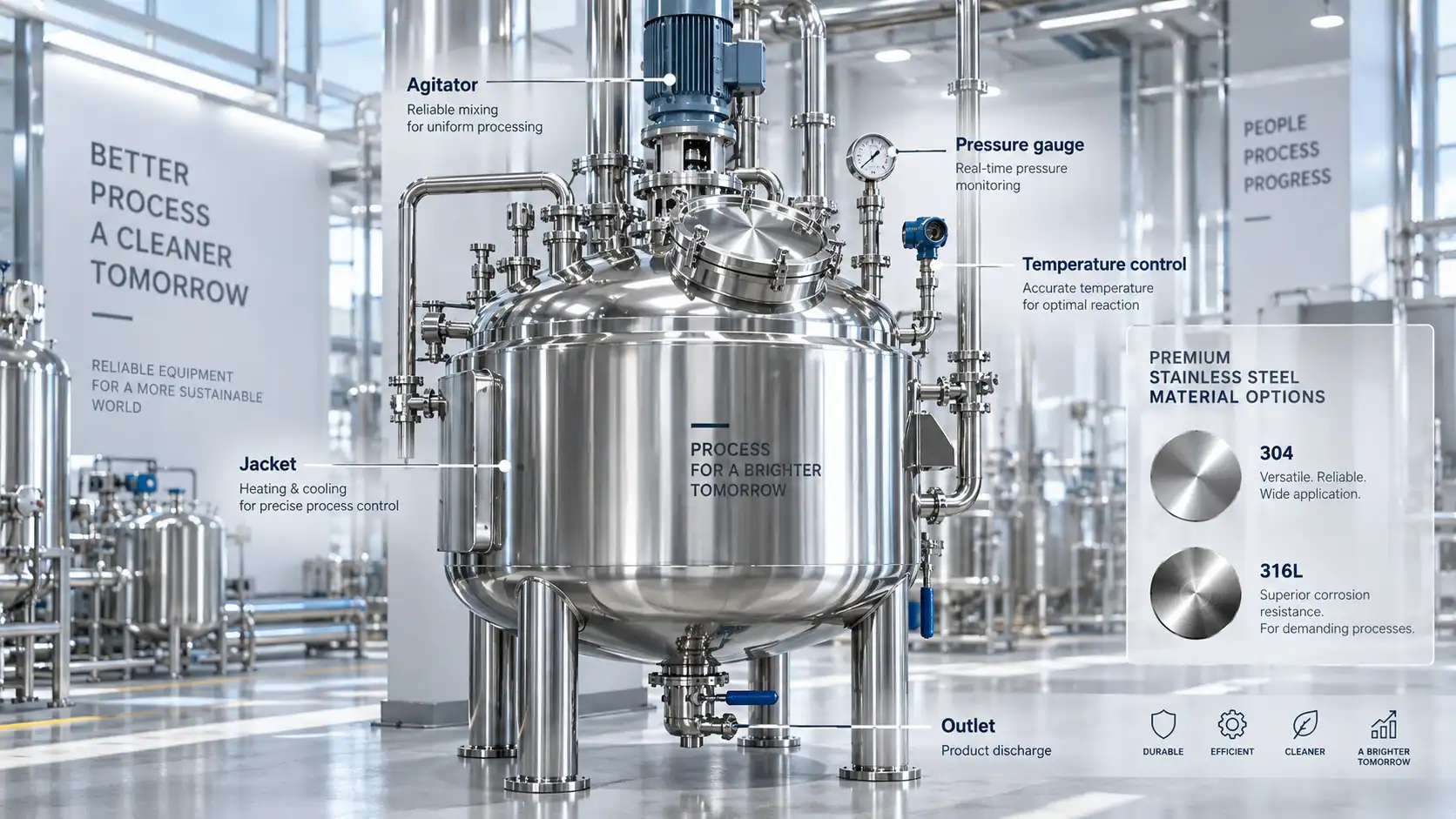

راکتور استیل صنعتی چگونه انتخاب می‌شود؟ راهنمای گرید 304/316، همزن، ژاکت، فشار و دما
انتخاب یک راکتور صنعتی فقط انتخاب ظرفیت نیست. نوع واکنش، خواص سیال،
ویسکوزیته، دما، فشار، خلأ، جنس سطوح در تماس با محصول، سیستم همزن،
روش انتقال حرارت، آب‌بندی شفت، تجهیزات جانبی و سطح اتوماسیون همگی
باید در کنار یکدیگر دیده شوند.
این راهنما برای مهندسان فرآیند، مدیران تولید، مدیران خرید و صاحبان
کارخانه‌هایی نوشته شده که پیش از سفارش ساخت، می‌خواهند بدانند
چه راکتوری برای فرآیند واقعی آن‌ها مناسب است.
Stainless Steel
304 / 316 / 316L
Agitator
Jacket
Vacuum / Pressure
Industrial Design
برای انتخاب راکتور استیل از کجا شروع کنیم؟
انتخاب راکتور باید از شناخت فرآیند آغاز شود، نه از ظرفیت مخزن. ابتدا نوع واکنش،
ترکیب و خواص سیال، ویسکوزیته، چگالی، دمای کاری، فشار یا خلأ، گرمای واکنش،
زمان ماند و نیاز اختلاط مشخص می‌شود؛ سپس گرید متریال، حجم کاری، هندسه،
همزن، ژاکت، آب‌بندی، نازل‌ها، کنترل و الزامات ایمنی تعیین می‌شوند.
فهرست مطالب
راکتور استیل چیست؟
پاسخ مستقیم
راکتور استیل یک تجهیز فرآیندی برای ایجاد شرایط کنترل‌شده انجام واکنش است.
این تجهیز ممکن است شامل مخزن، سیستم همزن، ژاکت یا کویل، آب‌بندی شفت،
نازل‌های فرآیندی و ابزار دقیق باشد. بسته به فرآیند، راکتور می‌تواند
برای کار Batch یا پیوسته طراحی شود و شرایط دما، فشار، اختلاط و انتقال حرارت
در آن مدیریت شود.
بنابراین عبارت «راکتور استیل» فقط به جنس بدنه اشاره نمی‌کند؛ بلکه یک
Reactor Vessel + Process System است که ساختار آن باید
با وظیفه فرآیندی هماهنگ شود.
تفاوت راکتور با مخزن استیل ساده چیست؟
مخزن استیل ساده
تمرکز اصلی معمولاً روی نگهداری یا انتقال سیال است.
راکتور
برای ایجاد و کنترل شرایط یک فرآیند واکنشی طراحی می‌شود.
تفاوت کلیدی
در راکتور، Mixing، Heat Transfer، Pressure، Residence Time و کنترل فرآیند اهمیت بیشتری پیدا می‌کنند.
ممکن است یک راکتور از نظر ظاهری شبیه یک مخزن همزن‌دار باشد، اما تفاوت
اصلی در نقش فرآیندی و الزامات طراحی است. در پروژه‌های رزین، پلیمر،
مواد شیمیایی و برخی فرآیندهای غذایی یا دارویی، نیازهای فرآیندی می‌توانند
ساختار تجهیز را بسیار پیچیده‌تر کنند.
راکتور Batch چیست؟
پاسخ مستقیم
در راکتور Batch، مواد اولیه برای یک دوره مشخص وارد تجهیز می‌شوند،
فرآیند در مدت معین انجام می‌شود و سپس محصول تخلیه یا وارد مرحله بعدی می‌گردد.
این ساختار برای فرایندهایی با فرمولاسیون متغیر، تولید دسته‌ای و محصولاتی
که تغییر شرایط در طول سیکل اهمیت دارد، قابل استفاده است.
در Batch Reactor معمولاً کنترل سرعت همزن، دما، زمان واکنش و در صورت نیاز
فشار یا خلأ اهمیت دارد. همین موضوع باعث می‌شود طراحی همزن و انتقال حرارت
بخش جدایی‌ناپذیر طراحی فرآیندی باشد.
CSTR چیست و چه تفاوتی با Batch Reactor دارد؟
CSTR یا Continuous Stirred-Tank Reactor یک راکتور
همزن‌دار پیوسته است که در آن ورود خوراک و خروج محصول به‌صورت پیوسته
انجام می‌شود و اختلاط برای نزدیک‌شدن شرایط داخل تجهیز به حالت موردنظر
فرآیند اهمیت دارد.
| ویژگی | Batch | CSTR |
|---|---|---|
| نحوه کار | دسته‌ای | پیوسته |
| انعطاف فرمولاسیون | معمولاً بالاتر | بیشتر برای فرآیند پایدار و تکرارشونده |
| کنترل فرآیند | بر مبنای سیکل | بر مبنای جریان پیوسته |
| کاربرد | تولید دسته‌ای و فرمولاسیون‌های متغیر | فرآیندهای پیوسته و پایدار |
راکتور استیل 304، 316 یا 316L؟
پاسخ مهندسی
هیچ گریدی را نمی‌توان بدون شناخت سرویس به‌صورت قطعی پیشنهاد کرد.
ترکیب شیمیایی، غلظت، دما، کلرید، pH، زمان تماس، شرایط جوشکاری،
وضعیت سطح و الزامات شست‌وشو باید در انتخاب متریال دیده شوند.
برای بسیاری از سرویس‌های عمومی و محیط‌های دارای خوردگی عمومی قابل بررسی است.
وجود مولیبدن در این خانواده در بسیاری از شرایط کلرایدی مزیت ایجاد می‌کند.
نسخه کم‌کربن 316؛ در بسیاری از ساخت‌های جوشکاری‌شده اهمیت دارد.
بنابراین گرید باید نتیجه یک بررسی فرآیندی باشد، نه صرفاً مقایسه قیمت ورق.
حتی انتخاب 316 نیز به معنی سازگاری قطعی با تمام اسیدها یا مواد شیمیایی نیست.
| گرید | ترکیب خانواده | ویژگی عمومی | نکته مهم طراحی |
|---|---|---|---|
| 304 | Cr-Ni | مقاومت خوردگی عمومی مناسب | سازگاری با سیال واقعی بررسی شود |
| 304L | Cr-Ni کم‌کربن | نسخه کم‌کربن 304 | برای برخی ساخت‌های جوشکاری‌شده |
| 316 | Cr-Ni-Mo | مقاومت بهتر در بسیاری از محیط‌های کلرایدی | برای سرویس واقعی ارزیابی شود |
| 316L | Cr-Ni-Mo کم‌کربن | ویژگی‌های 316 با کربن پایین | در تجهیزات جوشکاری‌شده حساس قابل بررسی |
پارامترهای اصلی طراحی راکتور استیل
پیش از تعیین ابعاد و تجهیزات، باید داده‌های فرآیندی مشخص شوند.
حداقل پارامترهای زیر باید در Design Basis پروژه وجود داشته باشند:
حجم کل
حجم واقعی فرآیند
فضای آزاد
فشار کاری
فشار طراحی
دمای کاری
دمای طراحی
شرایط خلأ
ویسکوزیته
چگالی
گرمای واکنش
زمان ماند
سیستم همزن راکتور؛ قلب Mixing System
انتخاب همزن از روی حجم به‌تنهایی امکان‌پذیر نیست
نوع ایمپلر باید بر اساس هدف اختلاط، ویسکوزیته، چگالی، رفتار رئولوژیک،
درصد جامدات، انتقال حرارت، پراکندگی گاز یا مایع و هندسه تجهیز انتخاب شود.
منابع تخصصی Mixing نیز ایمپلرها را بر اساس جهت جریان و رژیم اختلاط
تفکیک می‌کنند.
مناسب برای اختلاط نزدیک دیواره و سیالات با ویسکوزیته بالاتر؛
می‌تواند به بهبود انتقال حرارت در لایه مرزی نزدیک دیواره کمک کند.
برای برخی عملیات اختلاط عمومی، حرکت توده‌ای و فرآیندهایی با نیازهای متوسط.
معمولاً برای سیالات کم‌ویسکوز و عملیات‌هایی مانند blending و suspension مناسب است.
بیشتر برای ایجاد جریان شعاعی و برخی وظایف گاز-مایع و پراکندگی گاز مطرح می‌شود.
برای ایجاد جریان محوری با بازده اختلاط مناسب در بسیاری از سرویس‌های کم و متوسط‌ویسکوز استفاده می‌شود.
برای پراکندگی، امولسیون، deagglomeration و فرآیندهای نیازمند برش موضعی بالا.
برای محصولات بسیار ویسکوز و برخی مواد با رفتار غیرنیوتنی قابل بررسی است.
محدوده ویسکوزیته؛ چرا عدد واحد ارائه نمی‌کنیم؟
محدوده عملکرد ایمپلرها به شکل، قطر، دور، هندسه مخزن، رئولوژی سیال،
وجود جامدات، هدف اختلاط و شرایط فرآیند وابسته است. به همین دلیل در این
مقاله به‌جای ساختن یک جدول عددی عمومی و گمراه‌کننده، ویسکوزیته را
به‌صورت «کم، متوسط، زیاد و بسیار زیاد» توصیف می‌کنیم. منابع تخصصی EKATO
نیز برای انواع مختلف ایمپلر، دامنه‌ها و کاربردهای متفاوتی بیان می‌کنند.
انتخاب موتور و گیربکس راکتور چگونه انجام می‌شود؟
پاسخ مستقیم
توان موتور نباید فقط از روی حجم راکتور تعیین شود. گشتاور، RPM،
ویسکوزیته، چگالی، قطر و نوع ایمپلر، هدف اختلاط، ضریب اطمینان،
وجود مواد جامد و شرایط راه‌اندازی روی انتخاب Drive System اثر دارند.
Torque
RPM
Power
VFD
در فرآیندهایی که ویسکوزیته محصول در طول سیکل تغییر می‌کند، نیاز به
کنترل دور یا تغییر رفتار اختلاط می‌تواند اهمیت بیشتری پیدا کند.
بنابراین انتخاب موتور و گیربکس باید بخشی از طراحی Mixing System باشد،
نه یک انتخاب مستقل پس از ساخت مخزن.
ژاکت راکتور چیست و کدام نوع را انتخاب کنیم؟
پاسخ مستقیم
ژاکت یک فضای انتقال حرارت در اطراف یا بخش‌هایی از راکتور است که برای
گرم‌کردن، سردکردن یا حفظ شرایط حرارتی استفاده می‌شود. نوع ژاکت باید
بر اساس بار حرارتی، فشار سیال سرویس، دمای کار، سطح انتقال حرارت و
محدودیت‌های ساخت انتخاب شود.
| نوع | ویژگی | کاربرد قابل بررسی |
|---|---|---|
| Conventional Jacket | پوسته پیرامونی نسبتاً یکپارچه | گرمایش و سرمایش عمومی |
| Dimple Jacket | کانال‌های نقطه‌ای/فرم‌داده‌شده | برخی طراحی‌های انتقال حرارت و کاهش مصرف متریال |
| Half-Pipe Jacket | نیم‌لوله‌های جوش‌شده پیرامون بدنه | سرویس‌های حرارتی با نیاز به کنترل فشار و مسیر جریان |
| Coil | لوله انتقال حرارت داخلی یا خارجی | فضاهای محدود یا فرآیندهایی با نیاز حرارتی خاص |
سیال گرمایشی راکتور
المنت فقط زمانی مطرح می‌شود که فرآیند و ساختار تجهیز واقعاً استفاده از
گرمایش مستقیم را توجیه کند. در بسیاری از راکتورهای صنعتی، انتقال حرارت
غیرمستقیم از طریق ژاکت یا کویل کنترل‌پذیری بیشتری ایجاد می‌کند.
سیال سرمایشی راکتور
سیستم آب‌بندی شفت راکتور؛ Packing یا Mechanical Seal؟
پاسخ مستقیم
انتخاب آب‌بندی شفت به فشار، دما، خورندگی، سمیت، فراریت محصول،
شرایط خلأ، سرعت شفت و الزامات پاکیزگی بستگی دارد. به همین دلیل
Packing، Single Mechanical Seal و Double Mechanical Seal برای یک
کاربرد واحد قابل جایگزینی ساده با یکدیگر نیستند.
ساختار ساده‌تر و قابل استفاده در برخی سرویس‌ها؛ میزان نشتی قابل کنترل باید با نیاز فرآیند سنجیده شود.
یک سطح آب‌بندی اصلی؛ انتخاب آن به شرایط واقعی سرویس وابسته است.
برای سرویس‌هایی که به آب‌بندی بالاتر یا مدیریت شرایط دوطرفه فشار نیاز دارند، قابل بررسی است.
سازندگان تخصصی Seal نیز طراحی‌های مختلفی برای Mixer و Reactor ارائه می‌کنند
و محدوده کاری آن‌ها براساس دما، فشار، سرعت و نوع آب‌بندی متفاوت است.
راکتور تحت فشار؛ Working Pressure با Design Pressure چه تفاوتی دارد؟
تفکیک دو مفهوم مهم
Working Pressure فشاری است که تجهیز در شرایط معمول فرآیند
تجربه می‌کند، در حالی که Design Pressure مبنای طراحی
مکانیکی تجهیز است و شرایط طراحی و حاشیه‌های موردنیاز پروژه را پوشش می‌دهد.
این دو مقدار نباید به‌جای یکدیگر استفاده شوند.
Pressure Gauge
پایش فشار فرآیندی
Relief System
حفاظت در برابر شرایط بیش‌فشار طبق طراحی
Vacuum Protection
حفاظت در برابر فشار خارجی و خلأ ناخواسته
هشدار مهم درباره راکتور تحت فشار
اگر تجهیز برای فشار یا خلأ قابل‌توجه طراحی می‌شود، دیگر نمی‌توان
ضخامت را با یک فرمول عمومی یا یک عرف بازار تعیین کرد. انتخاب کد طراحی،
محاسبات مکانیکی، مواد، ساخت، بازرسی و تست باید توسط افراد واجد صلاحیت
و مطابق الزامات پروژه انجام شود. ASME Section VIII برای pressure vessel
های مشمول دامنه خود، قواعد طراحی، ساخت، بازرسی و آزمون را پوشش می‌دهد.
نازل‌ها و اتصالات راکتور
نازل‌ها باید همزمان با طراحی فرآیند تعیین شوند؛ زیرا اصلاح آن‌ها پس از ساخت
می‌تواند هزینه و محدودیت ایجاد کند.
چه زمانی راکتور به کندانسور نیاز دارد؟
زمانی که فرآیند دارای بخارات قابل میعان، تبخیر حلال، رفلاکس،
بازیابی مواد فرار یا کنترل بخارات باشد، کندانسور می‌تواند به یکی
از تجهیزات مهم پایین‌دست راکتور تبدیل شود.
انتخاب کندانسور باید با نوع بخار، دمای چگالش، سیال خنک‌کننده،
ظرفیت انتقال حرارت و شرایط فشار هماهنگ شود. بنابراین نمی‌توان
صرفاً براساس حجم راکتور نوع یا ابعاد کندانسور را تعیین کرد.
ابزار دقیق و اتوماسیون راکتور
Temperature
دمای محصول و ژاکت
Pressure
پایش فشار
Level
سطح مواد
Load Cell
پایش وزن در طراحی‌های مناسب
pH
در فرآیندهای نیازمند کنترل pH
Conductivity
در سرویس‌های مربوط
RPM
سرعت همزن
VFD + PLC + HMI + PID
VFD برای کنترل دور Drive، PLC برای منطق کنترلی، HMI برای تعامل اپراتور
و PID برای کنترل حلقه‌ای پارامترهایی مانند دما قابل استفاده‌اند.
سطح اتوماسیون باید بر اساس نیاز واقعی فرآیند، حساسیت محصول و سطح کنترل موردنظر تعریف شود.
جوشکاری و کیفیت سطح داخلی راکتور استیل
GTAW / TIG
TIG/GTAW یکی از روش‌های رایج برای جوشکاری استنلس‌استیل است و انتخاب روش
جوشکاری باید با ضخامت، نوع اتصال، وضعیت جوش و مشخصات پروژه هماهنگ شود.
Root Purging
در جوش‌های استنلس‌استیل که کیفیت سطح ریشه اهمیت دارد، کنترل اکسیداسیون
سمت ریشه اهمیت دارد. منابع AWS بر نقش purge برای کاهش اکسیداسیون ریشه
در جوشکاری استنلس‌استیل تأکید کرده‌اند. :contentReference[oaicite:9]{index=9}
Grinding و Polishing
عملیات پرداخت باید بر اساس کاربرد نهایی و مشخصات سطح تعریف شود.
«براق بودن» به‌تنهایی یک مشخصه فنی کافی نیست.
Pickling و Passivation
ASTM A380 برای Cleaning، Descaling و Passivation استنلس‌استیل راهنمایی
ارائه می‌کند و ASTM A967/A967M الزامات مربوط به عملیات شیمیایی Passivation
را پوشش می‌دهد. بنابراین این فرآیندها باید براساس متریال، روش ساخت و
مشخصات پروژه تعریف شوند. :contentReference[oaicite:10]{index=10}
CIP و طراحی بهداشتی راکتور برای صنایع غذایی و دارویی
طراحی بهداشتی فقط انتخاب استیل نیست
در تجهیزات بهداشتی، Cleanability، Drainability، Surface Finish،
شکل اتصالات، نقاط مرده، گسکت‌ها و دسترسی برای بازرسی هم اهمیت دارند.
اصول 3-A نیز روی سطوح قابل تمیزشدن، Drainability، حذف crevice و
طراحی مناسب برای Cleaning تأکید می‌کند. :contentReference[oaicite:11]{index=11}
Dead Leg
حداقل‌سازی نواحی مشکل‌ساز برای Cleaning
Drainability
تخلیه مناسب سیال
Surface Finish
سطح متناسب با محصول و الزامات
CIP
شست‌وشوی درجا در طراحی مناسب
ASME BPE نیز به‌طور اختصاصی برای تجهیزات مورد استفاده در صنایع
bioprocessing، pharmaceutical و personal-care تدوین شده و مواردی
مانند مواد، طراحی، ساخت، بازرسی و تست را پوشش می‌دهد؛ استفاده از آن
باید زمانی مطرح شود که پروژه واقعاً در محدوده کاربرد این استاندارد قرار داشته باشد.
کنترل کیفیت راکتور استیل
Material Certificate
تطبیق متریال با سفارش و مدارک پروژه
WPS / PQR
در صورت کاربرد و الزام پروژه
NDT
روش‌های آزمون غیرمخرب براساس نیاز
Leak Test
در صورت تعریف در مشخصات فنی
Hydro / Pneumatic
فقط مطابق شرایط و استاندارد مربوط
Dimensional Inspection
کنترل ابعاد و محل اجزا
راهنمای اولیه انتخاب راکتور برای صنایع مختلف
جدول زیر فقط یک راهنمای اولیه برای شروع طراحی است و جایگزین Design Basis،
تست فرآیند یا طراحی مهندسی نیست.
| صنعت | فرآیند | نوع احتمالی | گرید احتمالی | همزن | ژاکت | تجهیزات جانبی |
|---|---|---|---|---|---|---|
| رزین | پلیمریزاسیون / واکنش و اختلاط | Batch Reactor / Process Reactor | 304 / 316L با توجه به فرمول | Anchor / Paddle / Ribbon / سفارشی | اغلب نیازمند بررسی | Vacuum / Condenser / Dosing |
| رنگ | اختلاط / Dispersion | Reactor / Mixing Vessel | وابسته به فرمول | High-shear + Auxiliary | در صورت نیاز حرارتی | Dissolver / VFD / Vacuum |
| چسب | اختلاط مواد ویسکوز | Batch / High-viscosity Reactor | 304 / 316L براساس مواد | Anchor / Ribbon | بر اساس ویسکوزیته و دما | Vacuum / Condenser |
| مواد شوینده | Blending / واکنش | Batch / CSTR در فرآیند مربوط | براساس ترکیب و pH | Propeller / Hydrofoil | اختیاری | Dosing / Level / Temperature |
| دارویی | فرمولاسیون / واکنش / فرآوری | Sanitary Reactor | 316L در بسیاری از تجهیزات حساس، براساس پروژه | Sanitary Agitator | براساس فرآیند | CIP / SIP / Instrumentation |
| آرایشی | Homogenization / Emulsion | Mixing Reactor | 304 / 316L براساس محصول | Anchor / High-shear / Coaxial | متناسب با محصول | Vacuum / Homogenizer / VFD |
| غذایی | فرآوری / اختلاط / پخت | Sanitary Batch Reactor / Process Tank | 304 یا 316L براساس سرویس | Paddle / Anchor / Hydrofoil | برای کنترل حرارت در صورت نیاز | CIP / Temperature / Level |
| پتروشیمی | واکنش‌های شیمیایی و کاتالیستی | Batch / CSTR / Fixed Bed / چندفازی | براساس سرویس و خوردگی | متناسب با فازها و Mixing Duty | براساس Heat Duty | Condenser / Instrumentation / Safety |
سازگاری متریال، محاسبات Mixing، Heat Transfer یا طراحی مکانیکی پروژه نیست.
قیمت راکتور استیل چگونه تعیین می‌شود؟
پاسخ مستقیم
قیمت راکتور استیل را نمی‌توان فقط بر اساس ظرفیت یا قیمت ورق محاسبه کرد.
پیچیدگی فرآیند، متریال، ضخامت، فشار و دما، همزن، گیربکس، آب‌بندی،
ژاکت، کویل، کندانسور، ابزار دقیق، کنترل، پرداخت، تست و مستندات
همگی می‌توانند روی قیمت نهایی اثر بگذارند.
RFQ؛ برای استعلام ساخت راکتور چه اطلاعاتی بدهیم؟
چک‌لیست استعلام حرفه‌ای
تجربه واقعی سازنده؛ بخش‌هایی که ارزش صفحه را بیشتر می‌کنند
تصویر واقعی راکتور ساخته‌شده توسط استیل فروش
عکس واقعی پروژه، بدون تصویرسازی یا نمونه غیرمرتبط.
Data Sheet واقعی پروژه
بعد از تأیید مالک پروژه، اطلاعات قابل انتشار اضافه شود.
توضیح مهندس طراح
نظر واقعی تیم فنی درباره منطق انتخاب تجهیز.
نمونه سیستم همزن واقعی
تصویر و توضیح یک Mixing System واقعی.
نمونه ژاکت واقعی
تصویر Jacket / Coil واقعی و توضیح وظیفه آن.
نتیجه تست یا QC واقعی
فقط اطلاعاتی که واقعاً در اختیار مجموعه است.
طراحی و ساخت راکتور استیل در استیل فروش
این مقاله نقش محتوای آموزشی و بررسی پیش از خرید را دارد. برای تبدیل
این جست‌وجوی اطلاعاتی به درخواست تجاری، کاربر باید در نقطه مناسب به
صفحه اصلی تجاری راکتورها هدایت شود.
هنوز مشخص نیست چه راکتوری برای فرآیند شما مناسب است؟
پیش از استعلام، نوع ماده، ویسکوزیته، دما، فشار یا خلأ، حجم کاری،
هدف اختلاط و نیاز حرارتی را مشخص کنید. همین اطلاعات، پایه بسیار
بهتری برای طراحی و قیمت‌گذاری راکتور استیل فراهم می‌کند.
سؤالات متداول درباره انتخاب راکتور استیل صنعتی
راکتور استیل 304 بهتر است یا 316؟
انتخاب مطلق وجود ندارد. 316 در بسیاری از محیط‌های حاوی کلراید مقاومت
خوردگی موضعی بهتری دارد، اما مناسب بودن هر گرید باید با ترکیب شیمیایی،
غلظت، دما، pH، زمان تماس و شرایط واقعی فرآیند بررسی شود.
تفاوت راکتور با مخزن همزن‌دار چیست؟
راکتور برای کنترل شرایط انجام واکنش طراحی می‌شود، در حالی که مخزن
همزن‌دار ممکن است فقط وظیفه اختلاط یا نگهداری داشته باشد. در راکتور،
دما، فشار، زمان ماند، انتقال حرارت و شرایط واکنش اهمیت بیشتری پیدا می‌کنند.
نوع همزن راکتور چگونه انتخاب می‌شود؟
ویسکوزیته، چگالی، رئولوژی، درصد جامدات، هدف اختلاط، انتقال حرارت،
پراکندگی گاز و هندسه مخزن از عوامل اصلی انتخاب هستند.
آیا توان موتور را می‌توان فقط بر اساس ظرفیت راکتور انتخاب کرد؟
خیر. توان و گشتاور به وظیفه اختلاط، ویژگی سیال، نوع ایمپلر، RPM،
مواد جامد و شرایط راه‌اندازی نیز وابسته هستند.
ژاکت راکتور چه کاری انجام می‌دهد؟
ژاکت برای انتقال حرارت و در نتیجه گرم‌کردن، سردکردن یا حفظ دمای
محصول استفاده می‌شود و طراحی آن باید با Heat Duty و سیال سرویس هماهنگ باشد.
آیا راکتور می‌تواند تحت خلأ کار کند؟
بله، اما توانایی کار تحت خلأ باید به‌عنوان یک شرایط طراحی واقعی
در نظر گرفته شود. پایداری پوسته در برابر فشار خارجی، آب‌بندی شفت،
نازل‌ها و حفاظت خلأ باید در طراحی بررسی شوند.
چرا قیمت دو راکتور با حجم یکسان می‌تواند متفاوت باشد؟
به دلیل تفاوت متریال، ضخامت، فشار، دما، نوع همزن، گیربکس، Mechanical Seal،
ژاکت، کندانسور، ابزار دقیق، کنترل، سطح پرداخت، تست و مستندات.
آیا راکتور رزین به همزن و ژاکت نیاز دارد؟
بسته به فرمولاسیون و فرآیند، همزن و انتقال حرارت معمولاً بخش‌های مهم
طراحی هستند، اما نوع ایمپلر، توان، سرعت، ژاکت و خلأ باید براساس
ویژگی‌های واقعی رزین و فرآیند تعیین شوند.
برای سفارش راکتور استیل چه اطلاعاتی لازم است؟
نوع ماده، حجم کل و کاری، ویسکوزیته، چگالی، فشار، دما، خلأ،
هدف اختلاط، نوع همزن، Heat Duty، نوع آب‌بندی، تجهیزات جانبی و
محدودیت‌های محل نصب از اطلاعات اصلی هستند.
جمع‌بندی؛ راکتور مناسب از فرآیند شروع می‌شود
طراحی و ساخت راکتور استیل صنعتی یک مسئله چندرشته‌ای است. انتخاب گرید،
حجم، فشار، دما، نوع همزن، ژاکت، Mechanical Seal، کندانسور و ابزار دقیق
باید در پاسخ به یک نیاز فرآیندی مشخص انجام شود.
به همین دلیل، یک راکتور خوب لزوماً راکتوری با ضخامت بیشتر، موتور قوی‌تر
یا گرید گران‌تر نیست؛ تجهیز باید با شرایط واقعی سرویس و هدف فرآیند
هماهنگ طراحی شود.
استیل فروش؛ تجهیزات فرآیندی سفارشی
استیل فروش به‌عنوان زیرمجموعه فراصنعت استیل
در حوزه طراحی و ساخت تجهیزات استیل، مخازن، راکتورها و تجهیزات فرآیندی
فعالیت می‌کند. در پروژه‌های سفارشی، مشخصات تجهیز باید بر مبنای فرآیند
و شرایط واقعی کار تعریف شود.
منابع تخصصی
ASTM A380/A380M – Cleaning, Descaling and Passivation
ASME BPE – Bioprocessing Equipment
EKATO – Conventional Impellers
John Crane – Vessel & Mixer Seals
منابع بالا برای موضوعات فنی مرتبط با فشار، پاسیو، طراحی بهداشتی،
Mixing و آب‌بندی انتخاب شده‌اند. نام استاندارد در این مقاله به معنی
ادعای انطباق محصول با آن استاندارد نیست.
