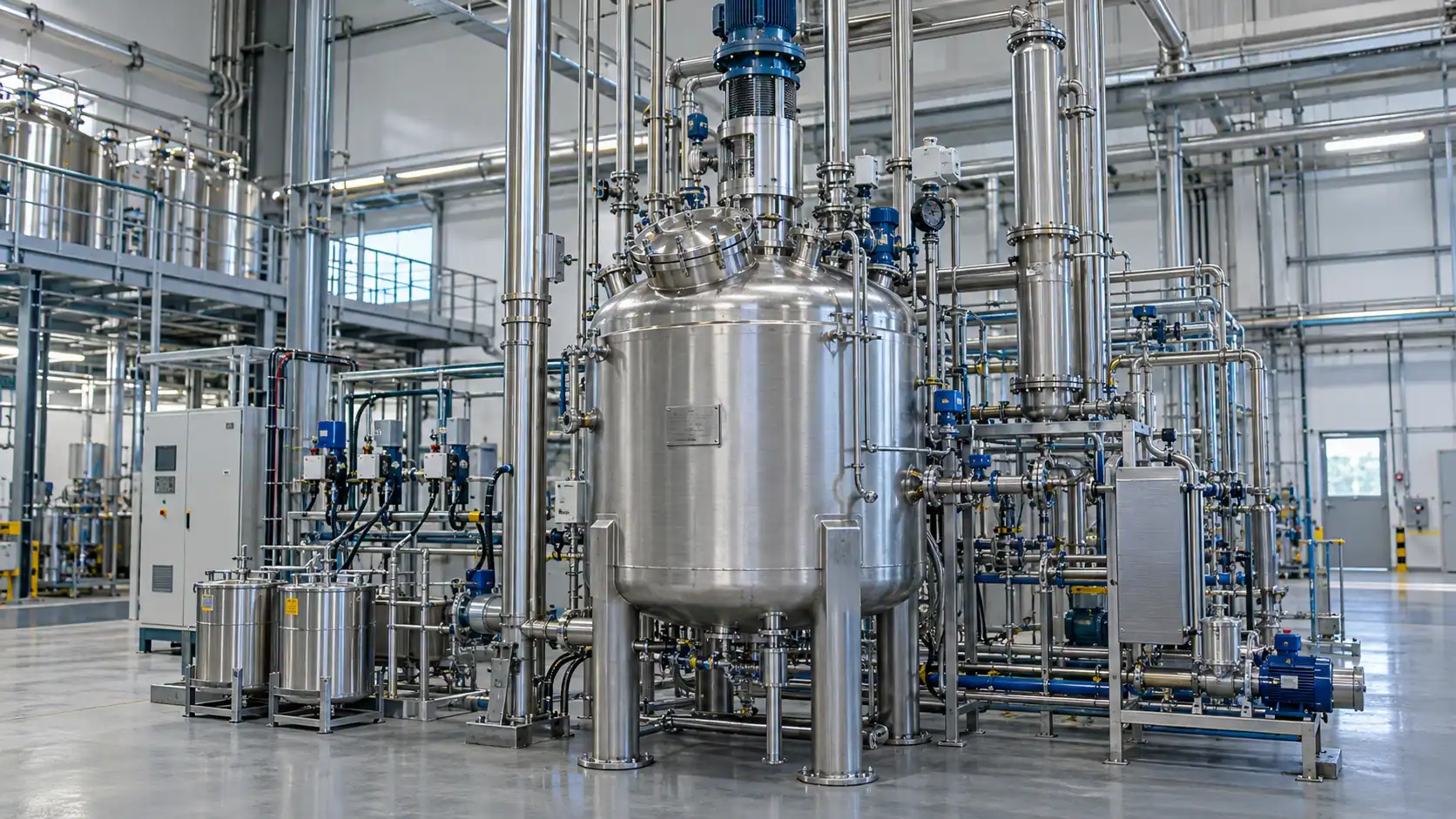

راکتور ناپیوسته تیتانیومی چیست؟ بررسی ساختار، کاربرد، مزایا و اصول طراحی راکتور Titanium Batch Reactor
راکتور ناپیوسته تیتانیومی یکی از تجهیزات تخصصی فرآیندی برای اجرای واکنش‌های مرحله‌ای در محیطی کنترل‌شده است؛
تجهیزی که در آن انتخاب متریال، مقاومت خوردگی، دمای کاری، فشار، همزن، سیستم انتقال حرارت و نحوه شارژ و تخلیه مواد باید متناسب با فرآیند واقعی تعیین شود.
راکتور ناپیوسته تیتانیومی چیست؟
راکتور ناپیوسته تیتانیومی یا
Titanium Batch Reactor
نوعی راکتور فرآیندی است که در آن مواد اولیه در یک مرحله یا طبق یک برنامه مشخص وارد مخزن می‌شوند،
واکنش برای مدت معینی انجام می‌شود و سپس محصول از راکتور خارج می‌گردد.
در راکتورهای بچ، تجهیز در طول هر سیکل در حالت ناپایا کار می‌کند و پس از پایان فرآیند، برای سیکل بعدی آماده می‌شود.
راکتورهای بچ معمولاً برای فرآیندهایی مناسب‌اند که انعطاف‌پذیری تولید، زمان واکنش نسبتاً طولانی،
تولید در مقیاس‌های مختلف یا امکان تغییر فرمولاسیون اهمیت دارد.
چنین راکتورهایی می‌توانند به همزن، سیستم گرمایش و سرمایش، سنسورها، ورودی مواد و خروجی محصول مجهز شوند.
مطالعه بیشتر درباره انواع راکتور:
برای مشاهده تجهیزات و مدل‌های مختلف،
انواع راکتور استیل در استیل فروش
را بررسی کنید.
Batch / ناپیوسته
شارژ مواد، انجام واکنش، تخلیه و تکرار سیکل
Titanium
انتخاب تیتانیوم بر اساس محیط فرآیند و شرایط خوردگی
دما و فرآیند
همزن، ژاکت، ابزار دقیق و تجهیزات جانبی قابل سفارشی‌سازی
فهرست مطالب
- راکتور ناپیوسته تیتانیومی چیست؟
- راکتور بچ تیتانیومی چگونه کار می‌کند؟
- چرا از تیتانیوم برای ساخت راکتور استفاده می‌شود؟
- گرید تیتانیوم در راکتور چگونه انتخاب می‌شود؟
- ساختار و اجزای راکتور ناپیوسته تیتانیومی
- نقش همزن در راکتور تیتانیومی
- ژاکت گرمایش و سرمایش در راکتور بچ
- تفاوت راکتور ناپیوسته تیتانیومی با راکتور استیل
- کاربردهای راکتور ناپیوسته تیتانیومی
- نکات مهم طراحی و ساخت
- راهنمای سفارش راکتور تیتانیومی سفارشی
- سوالات متداول
راکتور بچ تیتانیومی چگونه کار می‌کند؟
در یک فرآیند ناپیوسته، ابتدا مواد اولیه طبق دستورالعمل فرآیندی وارد راکتور می‌شوند.
پس از شارژ، سیستم ممکن است به مرحله گرمایش، سرمایش، اختلاط، افزودن تدریجی یک ماده یا نگهداری در شرایط مشخص وارد شود.
در پایان زمان واکنش، محصول از طریق خروجی تخلیه می‌شود و تجهیز برای سیکل بعدی آماده خواهد شد.
شارژ مواد
ورود مواد اولیه به مخزن
تنظیم شرایط
تنظیم دما، سرعت همزن و سایر پارامترها
انجام واکنش
نگهداری در شرایط مورد نیاز فرآیند
تخلیه
خروج محصول و شروع سیکل بعد
در راهنمای راکتورهای بچ دانشگاه میشیگان، راکتور ناپیوسته به‌عنوان سیستمی توصیف شده که مواد واکنش‌دهنده ابتدا در آن شارژ می‌شوند،
واکنش طی زمان انجام می‌گیرد و سپس محصولات و مواد باقی‌مانده تخلیه می‌شوند.
مطالعه منبع دانشگاه میشیگان
چرا از تیتانیوم برای ساخت راکتور استفاده می‌شود؟
یکی از مهم‌ترین دلایل بررسی تیتانیوم در تجهیزات فرآیندی، رفتار خوردگی آن در محیط‌های خاص است.
تیتانیوم به دلیل تشکیل لایه اکسیدی پایدار روی سطح، در بسیاری از محیط‌ها مقاومت خوردگی مطلوبی دارد؛
با این حال، این موضوع به معنی مناسب بودن تیتانیوم برای تمام مواد شیمیایی نیست و انتخاب آلیاژ باید بر اساس ترکیب واقعی سیال،
غلظت، دما، شرایط اکسیدکننده یا کاهنده و سایر پارامترهای فرآیند انجام شود.
داده‌های فنی TIMET نیز نشان می‌دهند که نرخ خوردگی تیتانیوم می‌تواند با تغییر ترکیب محیط و دمای فرآیند تفاوت قابل توجهی داشته باشد؛
بنابراین انتخاب تیتانیوم باید مبتنی بر بررسی شرایط واقعی سرویس باشد، نه صرفاً نام ماده شیمیایی.
منبع فنی تیتانیوم:
برای بررسی داده‌های خوردگی تیتانیوم،
جدول‌ها و داده‌های خوردگی TIMET
را مطالعه کنید.
گرید تیتانیوم در راکتور چگونه انتخاب می‌شود؟
«تیتانیومی بودن» یک راکتور به‌تنهایی مشخص‌کننده تمام ویژگی‌های مکانیکی و خوردگی آن نیست.
گرید فلز، شرایط سرویس و جزئیات ساخت اهمیت زیادی دارند. در برخی کاربردها گریدهای تجاری خالص تیتانیوم بررسی می‌شوند و در محیط‌های خاص،
آلیاژهای مقاوم‌تر یا گریدهای اصلاح‌شده نیز ممکن است گزینه باشند.
| پارامتر | چرا مهم است؟ |
|---|---|
| ترکیب شیمیایی | ماده فرآیندی می‌تواند روی رفتار خوردگی تیتانیوم اثر بگذارد. |
| دما | افزایش دما می‌تواند رفتار خوردگی و خواص مکانیکی را تغییر دهد. |
| فشار | در صورت فشار داخلی یا خلأ، طراحی مکانیکی پوسته و هدها اهمیت بیشتری پیدا می‌کند. |
| نوع ساخت | جوشکاری، اتصالات و کیفیت ساخت باید متناسب با تیتانیوم انتخاب شوند. |
ساختار و اجزای راکتور ناپیوسته تیتانیومی
راکتور تیتانیومی می‌تواند متناسب با نیاز پروژه از مجموعه‌ای از اجزای فرآیندی و مکانیکی تشکیل شود.
شکل و آرایش دقیق این اجزا به نوع واکنش و شرایط کاری بستگی دارد.
پوسته و هدها
محفظه اصلی نگهداری مواد و تحمل بارهای فرآیندی
همزن
برای ایجاد اختلاط و یکنواختی در فرآیندهای مربوط
ژاکت
برای انتقال گرما به یا از سیال فرآیندی
نازل‌ها و اتصالات
ورودی مواد، خروج محصول، ابزار دقیق و تجهیزات جانبی
سیستم ابزار دقیق
اندازه‌گیری و پایش پارامترهای فرآیندی
سیستم تخلیه
طراحی خروجی متناسب با ویسکوزیته و ماهیت ماده
نقش همزن در راکتور ناپیوسته تیتانیومی
اگر فرآیند به اختلاط نیاز داشته باشد، طراحی همزن باید با ویسکوزیته مواد، حجم کاری، رفتار جریان، سرعت مورد نیاز و نوع فرآیند هماهنگ شود.
هندسه پروانه، توان موتور، شفت، آب‌بندی و نحوه اتصال همزن از بخش‌های مهم طراحی هستند.
در پروژه‌های تیتانیومی، موضوع سازگاری قطعات در تماس با محصول و روش ساخت نیز اهمیت دارد؛ بنابراین نمی‌توان مشخصات همزن یک راکتور استیل معمولی را بدون بررسی به یک راکتور تیتانیومی منتقل کرد.
ژاکت گرمایش و سرمایش در راکتور بچ
کنترل دما در بسیاری از واکنش‌های ناپیوسته اهمیت مستقیم دارد. راکتورهای بچ می‌توانند دارای ژاکت باشند تا سیال انتقال حرارت در اطراف محفظه فرآیندی گردش کرده و گرما را وارد یا از آن خارج کند.
انتخاب نوع ژاکت به بار حرارتی، محدوده دما، نوع سیال انتقال حرارت و هندسه تجهیز بستگی دارد.
نکته مهندسی:
در طراحی راکتور بچ، کنترل مناسب گرمایش و سرمایش اهمیت دارد، زیرا تغییرات دما می‌تواند روی نرخ واکنش، کیفیت محصول و پایداری فرآیند اثر بگذارد.
منابع مهندسی راکتور نیز انواع مختلف ژاکت مانند jacket یکپارچه، half-pipe و سیستم‌های کنترل شار حرارتی را معرفی می‌کنند.
منبع دانشگاه میشیگان درباره کنترل دمای راکتور
تفاوت راکتور ناپیوسته تیتانیومی با راکتور استیل
| پارامتر | راکتور استیل | راکتور تیتانیومی |
|---|---|---|
| انتخاب متریال | بسته به فرآیند، گریدهایی مانند 304 یا 316 قابل بررسی هستند. | گرید تیتانیوم باید بر اساس سرویس و خوردگی انتخاب شود. |
| مقاومت خوردگی | به گرید و محیط فرآیند وابسته است. | در برخی محیط‌های خاص مزیت خوردگی مهمی دارد، اما وابسته به شرایط واقعی سرویس است. |
| ساخت و جوشکاری | زنجیره تأمین و فرآیند ساخت رایج‌تر است. | کنترل آلودگی و روش ساخت مناسب تیتانیوم اهمیت بیشتری دارد. |
| هزینه پروژه | در بسیاری از پروژه‌ها اقتصادی‌تر است. | به دلیل قیمت متریال و نیازهای ساخت می‌تواند هزینه سرمایه‌ای بالاتری داشته باشد. |
نکات مهم ساخت و نگهداری راکتور تیتانیومی
ساخت تجهیزات تیتانیومی نیازمند توجه ویژه به تمیزی سطح، نوع ابزار، روش‌های اتصال و جلوگیری از آلودگی آهنی در هنگام ساخت و نگهداری است.
طبق راهنمای فنی TIMET، تماس یا انتقال ذرات آهن از تجهیزات فولادی می‌تواند شرایط سطح تیتانیوم را نامطلوب کند و برای سرویس‌های خورنده اهمیت داشته باشد.
منبع ساخت و نگهداری:
راهنمای فنی
TIMET درباره طراحی، ساخت و نگهداری تجهیزات تیتانیومی
نکات مهمی درباره تمیزکاری و جلوگیری از آلودگی سطح ارائه می‌کند.
کاربردهای راکتور ناپیوسته تیتانیومی
راکتورهای ناپیوسته تیتانیومی زمانی مورد بررسی قرار می‌گیرند که ترکیب مواد و شرایط فرآیند، استفاده از تیتانیوم را توجیه کند.
کاربرد دقیق باید با توجه به فرآیند و سازگاری مواد مشخص شود.
صنایع شیمیایی
فرآیندهای واکنشی با محیط‌های خورنده یا حساس
فرآیندهای ویژه
محیط‌هایی که انتخاب متریال خاص ضرورت پیدا می‌کند
تحقیق و توسعه
آزمون فرآیندها و تولیدهای مرحله‌ای با حجم‌های مختلف
فرآیندهای سفارشی
پروژه‌هایی با شرایط خاص دما، فشار یا خوردگی
پارامترهای مهم در طراحی راکتور ناپیوسته تیتانیومی
حجم کل و حجم کاری
محدوده عملیاتی فرآیند
فشار کاری، طراحی یا خلأ
انتخاب گرید تیتانیوم
نوع پروانه و توان مورد نیاز
نیاز گرمایش و سرمایش
نازل‌ها و خطوط فرآیندی
اندازه‌گیری و کنترل فرآیند
اگر راکتور تحت فشار یا خلأ باشد چه می‌شود؟
در صورت کارکرد راکتور تحت فشار یا خلأ، طراحی مکانیکی تجهیز باید شرایط بارگذاری واقعی، هندسه پوسته و هدها، اتصالات، نازل‌ها و الزامات ساخت و آزمون را در نظر بگیرد.
برای تجهیزات مشمول الزامات مخازن تحت فشار، استاندارد و کد طراحی باید متناسب با پروژه تعیین شود.
در پروژه‌هایی که ASME BPVC Section VIII برای آن‌ها applicable باشد، این کد الزامات مرتبط با طراحی، مواد، ساخت، بازرسی و آزمون مخازن تحت فشار را پوشش می‌دهد.
مرجع ASME درباره Section VIII
هنگام سفارش راکتور ناپیوسته تیتانیومی چه اطلاعاتی لازم است؟
برای طراحی دقیق یک راکتور تیتانیومی، بهتر است اطلاعات فرآیندی پیش از شروع طراحی مکانیکی مشخص شود.
هرچه داده‌های اولیه کامل‌تر باشد، انتخاب متریال و تجهیزات جانبی نیز دقیق‌تر انجام خواهد شد.
- ظرفیت کل و حجم کاری مورد نیاز
- نوع مواد اولیه و محصول
- ترکیب شیمیایی و غلظت مواد
- دمای کاری و محدوده تغییرات آن
- فشار مثبت یا خلأ
- زمان هر سیکل تولید
- نوع و شدت اختلاط
- نیاز به گرمایش یا سرمایش
- نوع تیتانیوم یا آلیاژ مورد نظر
- نوع اتصالات و روش تخلیه
- نیازهای ابزار دقیق و کنترل
- الزامات تمیزکاری و شرایط بهره‌برداری
بررسی گزینه‌های دیگر:
چنانچه در مرحله انتخاب تجهیز هستید و می‌خواهید مدل‌های مختلف راکتور را بررسی کنید،
دسته‌بندی راکتور استیل استیل فروش
نقطه مناسبی برای مقایسه و بررسی ساختارهای مختلف است.
راکتور ناپیوسته تیتانیومی سفارشی برای فرآیند شما
اگر فرآیند شما به متریال تیتانیوم، کنترل دما، اختلاط یا شرایط خاص فشار و خوردگی نیاز دارد،
ساخت راکتور باید بر مبنای داده‌های واقعی فرآیند انجام شود.
ظرفیت، گرید تیتانیوم، ضخامت، نوع هد، همزن، ژاکت، اتصالات و ابزار دقیق می‌توانند متناسب با پروژه تعیین شوند.
جمع‌بندی
راکتور ناپیوسته تیتانیومی برای فرآیندهایی طراحی می‌شود که در آن مواد در سیکل‌های مشخص شارژ، واکنش و تخلیه می‌شوند
و انتخاب تیتانیوم به دلیل شرایط واقعی سرویس، به‌ویژه موضوع خوردگی، مورد بررسی قرار می‌گیرد.
طراحی این تجهیز به یک مخزن ساده محدود نیست؛ بلکه ظرفیت، گرید تیتانیوم، دما، فشار،
همزن، ژاکت، نازل‌ها، آب‌بندی، ابزار دقیق و روش ساخت باید به‌صورت یکپارچه دیده شوند.
برای آشنایی بیشتر با تجهیزات فرآیندی و راکتورهای صنعتی،
از
استیل فروش
دیدن کنید.
استیل فروش بخشی از مجموعه
فراصنعت استیل
است.
سوالات متداول درباره راکتور ناپیوسته تیتانیومی
راکتور ناپیوسته تیتانیومی برای چه فرآیندهایی مناسب است؟
این نوع راکتور برای فرآیندهایی مناسب است که به تولید مرحله‌ای و کنترل‌شده نیاز دارند و انتخاب تیتانیوم نیز بر اساس سازگاری آن با محیط فرآیند، دما، فشار و شرایط خوردگی انجام می‌شود.
آیا راکتور تیتانیومی می‌تواند همزن و ژاکت داشته باشد؟
بله. بسته به نیاز فرآیند، راکتور می‌تواند به همزن، ژاکت گرمایش یا سرمایش، سنسورها، نازل‌های فرآیندی و سایر تجهیزات جانبی مجهز شود.
آیا راکتور تیتانیومی برای کار تحت فشار یا خلأ قابل طراحی است؟
بله، از نظر مفهومی می‌توان راکتور را برای شرایط فشار یا خلأ طراحی کرد، اما ضخامت، هندسه، اتصالات، هدها، آزمون‌ها و الزامات ساخت باید بر اساس شرایط طراحی و کد یا استاندارد applicable مشخص شوند.
این مقاله با هدف آشنایی تخصصی با راکتورهای ناپیوسته تیتانیومی و ملاحظات انتخاب و طراحی تجهیزات فرآیندی تهیه شده است.
